Stejná jednotka. Jiný způsob montáže.
Hotový byt, rekonstrukce a novostavba dávají jiné možnosti. Rozdíl je v rozsahu zásahu, vzhledu i možnostech vedení vzduchu.
V praxi používáme čtyři základní řešení: montáž na stěnu, zapuštěnou montáž bez rozvodů, zapuštěnou montáž s rozvody a skrytou montáž do stěny U². Vhodná varianta závisí na skladbě stěny, fázi stavby a požadovaném způsobu větrání.
Porovnejte čtyři způsoby montáže
Stejná řada, odlišná stavební příprava. Detail otevřete výběrem obrázku.
Montáž na stěnu
Viditelná jednotka bez stavební kapsy. Pro dodatečné osazení do hotového prostoru.
Detail řešení →
Zapuštěná montáž bez rozvodů
Tělo jednotky je ve stěně, v místnosti zůstává viditelný kryt.
Detail řešení →
Zapuštěná montáž s rozvody
Zapuštěnou jednotku propojí krátké potrubí s dalšími místnostmi podle návrhu.
Detail řešení →Skrytá montáž do stěny U²
Skrytá jednotka za krytem, s potrubními přívody a odtahy do místností.
Detail řešení →
Provedení montáže Meltem M-WRG-II

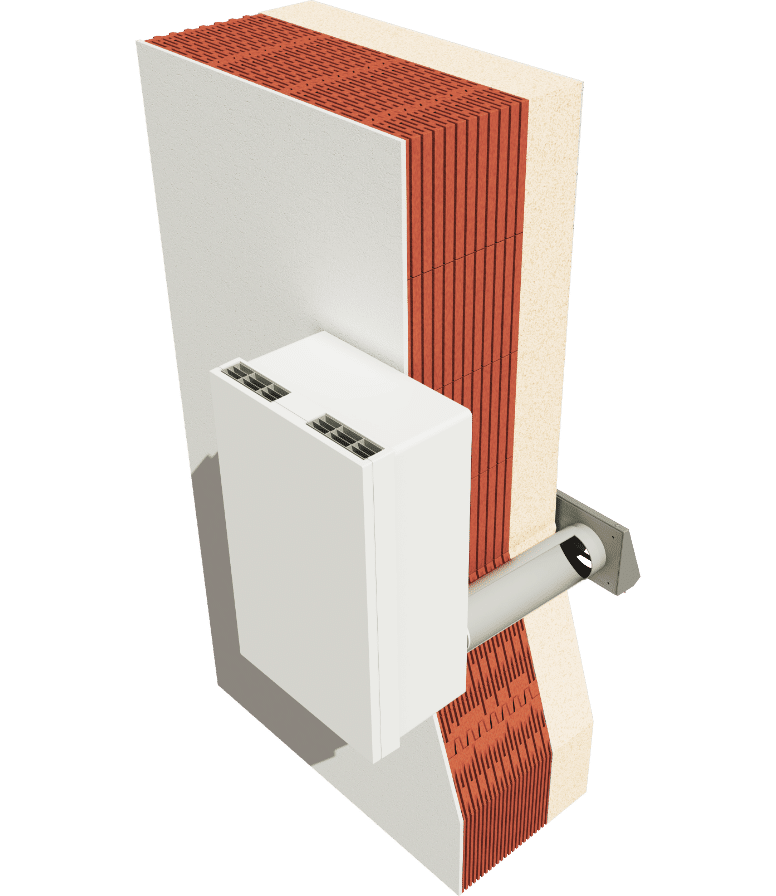

Montáž na stěnu
Jednotka se montuje přímo na hotovou stěnu bez zapuštění těla do konstrukce. Jde o praktické řešení pro rekonstrukce a dodatečné montáže, kdy nechceme nebo nemůžeme připravovat stavební kapsu.
Co ověříme před montáží
- Prověřit vhodné místo a skladbu obvodové stěny.
- Navrhnout prostupy a fasádní zakončení podle konkrétní situace.
- Ponechat dostatek prostoru pro obsluhu, výměnu filtrů a servis.
Provedení montáže Meltem M-WRG-II

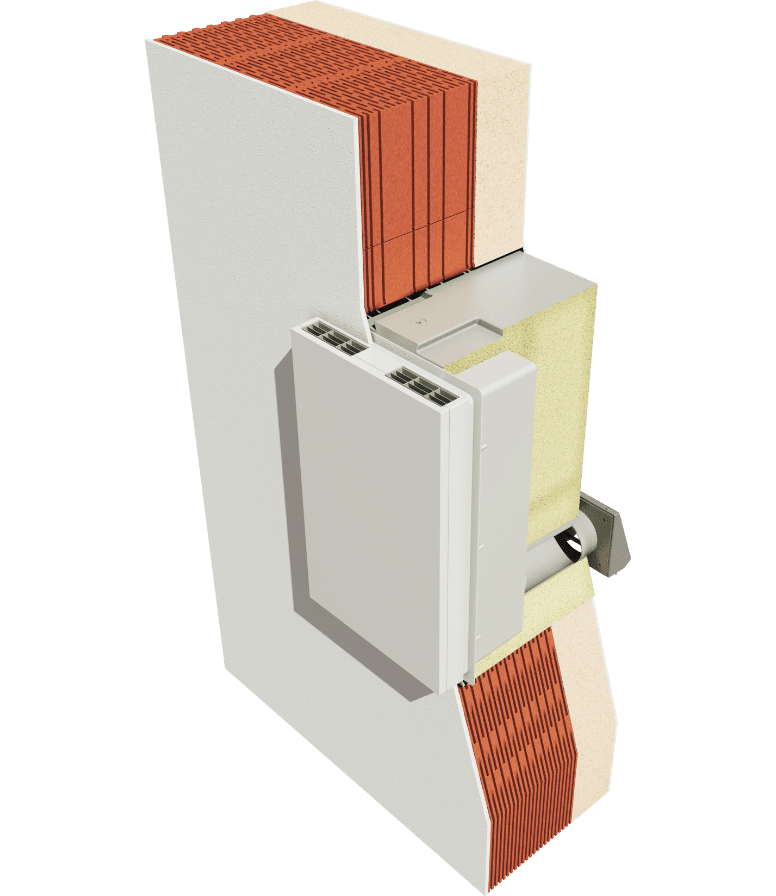

Zapuštěná montáž bez rozvodů
Do stavebního otvoru se osadí odpovídající montážní box. Jednotka větrá přímo místnost bez pokojových rozvodů. Rozměr kapsy, izolaci a dokončení určuje montážní sestava a konstrukce stěny.
Co ověříme před montáží
- Prověřit dostatek místa a skladbu stěny.
- Připravit montážní box a vzduchové cesty.
- Ponechat přístup k údržbě.
Provedení montáže Meltem M-WRG-II

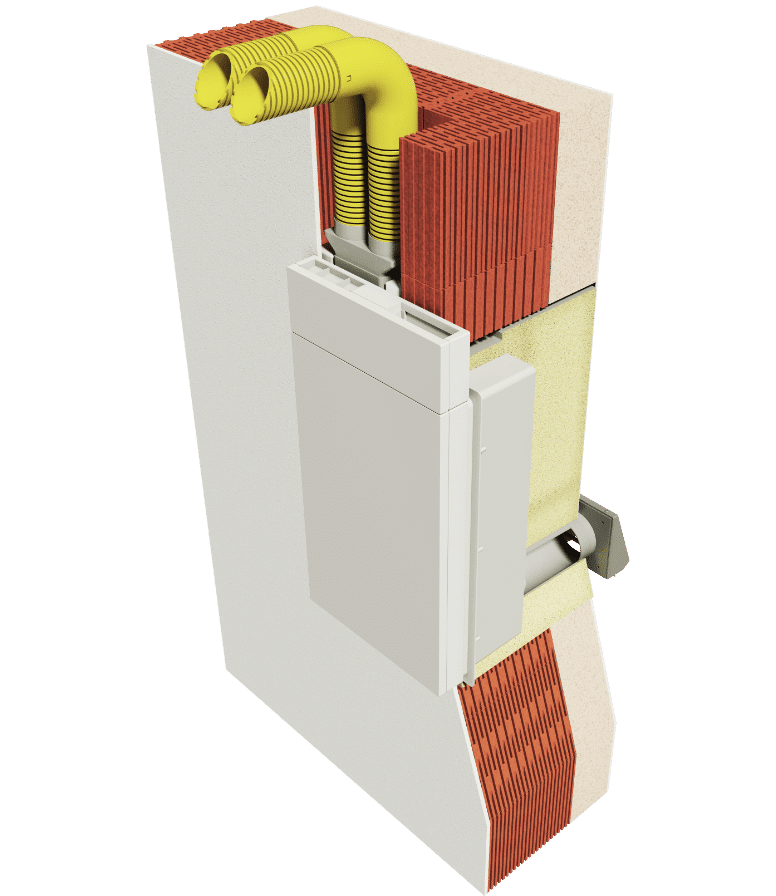

Zapuštěná montáž s rozvody
Zapuštěná jednotka se doplní o krátké potrubní rozvody do sousedních místností. Díky tomu lze podle dispozice odvádět vzduch například z koupelny nebo WC a přivádět čerstvý vzduch do obytné části.
Co ověříme před montáží
- Navrhnout trasu, délku a dimenzi jednotlivých vzduchových cest.
- Prověřit místo pro montážní box a napojení potrubí.
- Vyvážit průtoky tak, aby nevznikaly mrtvé zóny a zbytečný hluk.
Provedení montáže Meltem M-WRG-II

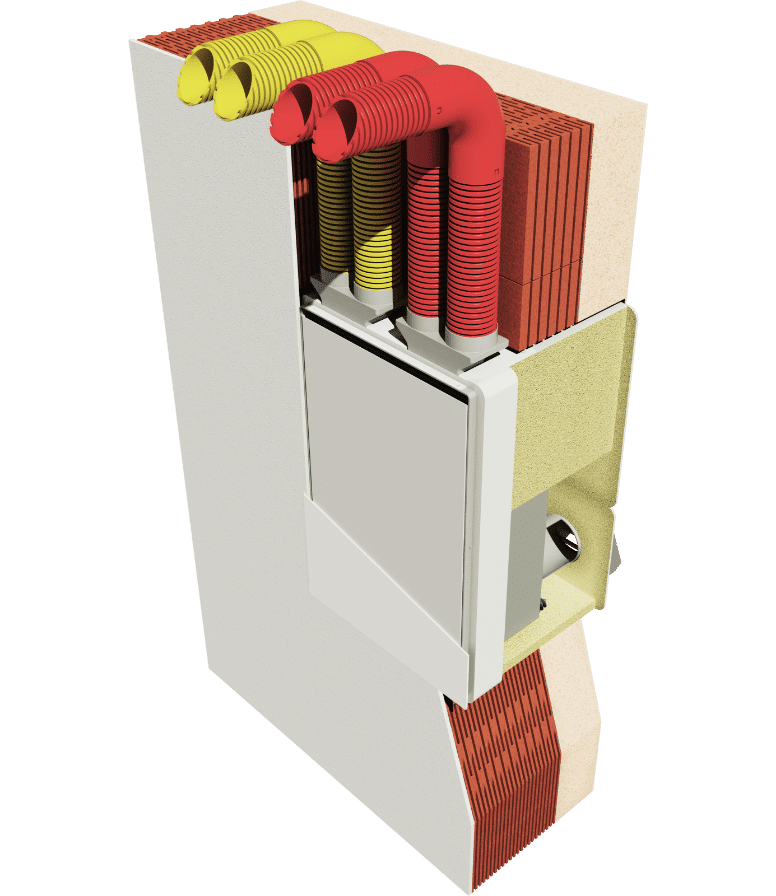

Skrytá montáž do stěny U²
Jednotka je integrovaná do konstrukce stěny a v interiéru zůstává jen nenápadný kryt. Řešení U² dává největší smysl tam, kde lze větrání připravit už ve fázi projektu nebo při rozsáhlejší rekonstrukci.
Co ověříme před montáží
- Koordinovat polohu jednotky se skladbou stěny a ostatními profesemi.
- Připravit potrubní přívody a odtahy ještě před uzavřením konstrukcí.
- Zachovat servisní přístup a přesné osazení pohledového krytu.
Schémata montáže Meltem M-WRG-II. Konkrétní sadu a stavební přípravu určí návrh.
Nejde jen o to, co je vidět.
Rozhoduje konstrukce stěny, cesta vzduchu, servisní přístup a počet místností, které má systém obsloužit.
