M-WRG-II
Prémiová řada pro řízené větrání jedné i více místností. Nabízí velmi tichý provoz, vysokou ochranu proti venkovnímu hluku, kvalitní filtraci a několik možností montáže a řízení.
M-WRG-II je decentrální větrací jednotka se zpětným získáváním tepla. Podle varianty nabízí různé možnosti regulace, filtrace a komunikace a lze ji použít pro jednu místnost i jako součást řešení pro více místností.
Přiváděný a odváděný vzduch se v M-WRG-II nemíchá
Oba proudy jsou vedené odděleně přes křížový protiproudý deskový výměník. Přenáší se tepelná energie, nikoli samotný vzduch.
Oddělené proudění vzduchu podrobně →Porovnejte čtyři způsoby montáže
Stejná řada, odlišná stavební příprava. Detail otevřete výběrem obrázku.
Montáž na stěnu
Viditelná jednotka bez stavební kapsy. Pro dodatečné osazení do hotového prostoru.
Detail řešení →
Zapuštěná montáž bez rozvodů
Tělo jednotky je ve stěně, v místnosti zůstává viditelný kryt.
Detail řešení →
Zapuštěná montáž s rozvody
Zapuštěnou jednotku propojí krátké potrubí s dalšími místnostmi podle návrhu.
Detail řešení →
Skrytá montáž do stěny U²
Skrytá jednotka za krytem, s potrubními přívody a odtahy do místností.
Detail řešení →
Provedení montáže Meltem M-WRG-II

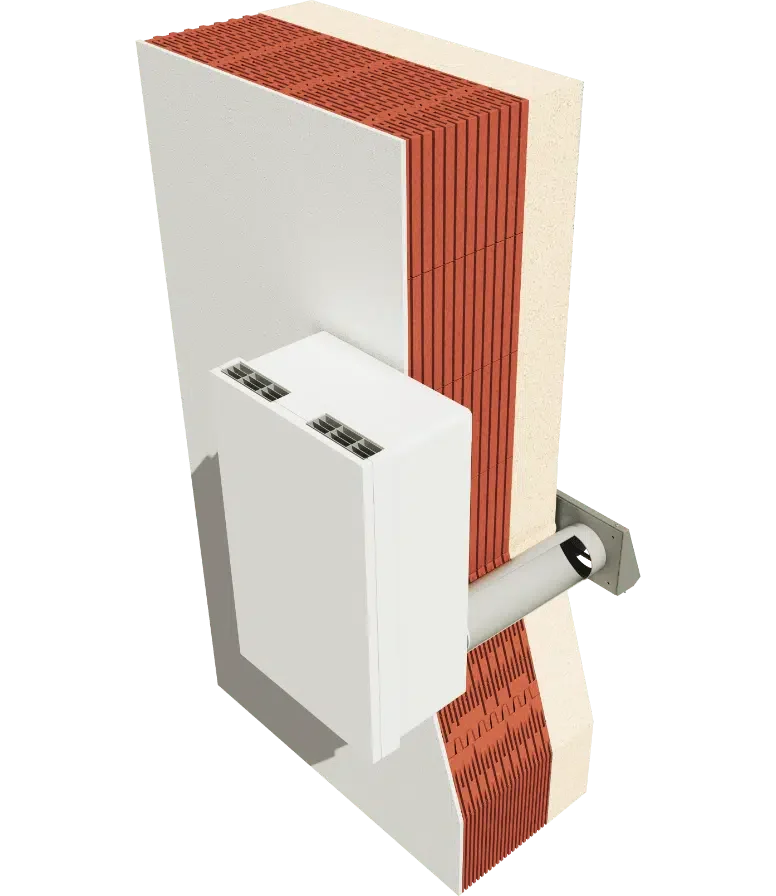

Montáž na stěnu
Jednotka se montuje přímo na hotovou stěnu bez zapuštění těla do konstrukce. Jde o praktické řešení pro rekonstrukce a dodatečné montáže, kdy nechceme nebo nemůžeme připravovat stavební kapsu.
Co ověříme před montáží
- Prověřit vhodné místo a skladbu obvodové stěny.
- Navrhnout prostupy a fasádní zakončení podle konkrétní situace.
- Ponechat dostatek prostoru pro obsluhu, výměnu filtrů a servis.
Provedení montáže Meltem M-WRG-II

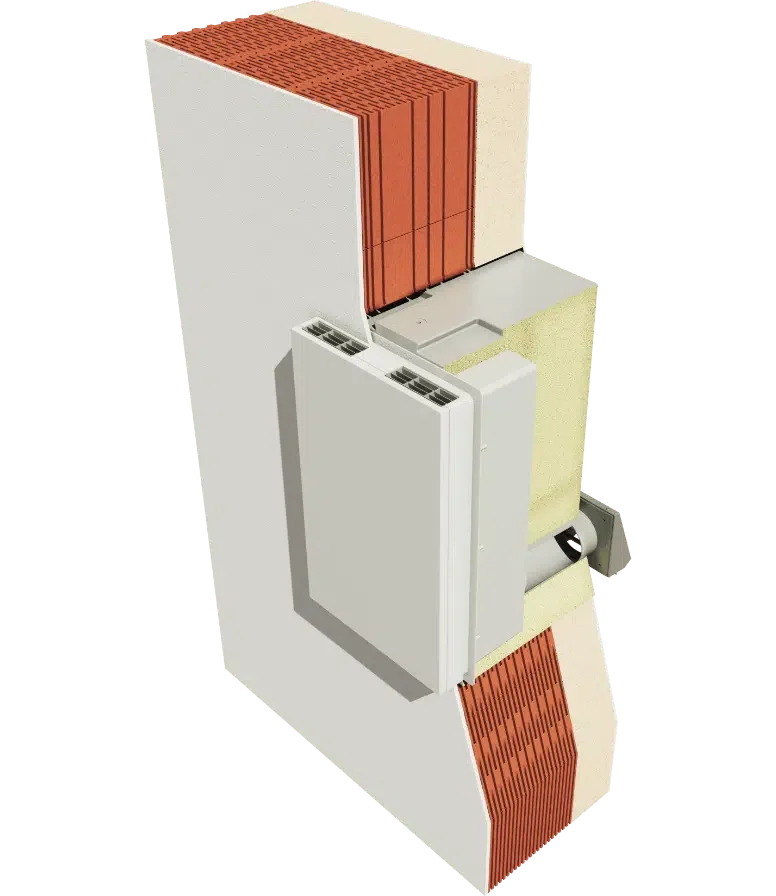

Zapuštěná montáž bez rozvodů
Do stavebního otvoru se osadí odpovídající montážní box. Jednotka větrá přímo místnost bez pokojových rozvodů. Rozměr kapsy, izolaci a dokončení určuje montážní sestava a konstrukce stěny.
Co ověříme před montáží
- Prověřit dostatek místa a skladbu stěny.
- Připravit montážní box a vzduchové cesty.
- Ponechat přístup k údržbě.
Provedení montáže Meltem M-WRG-II

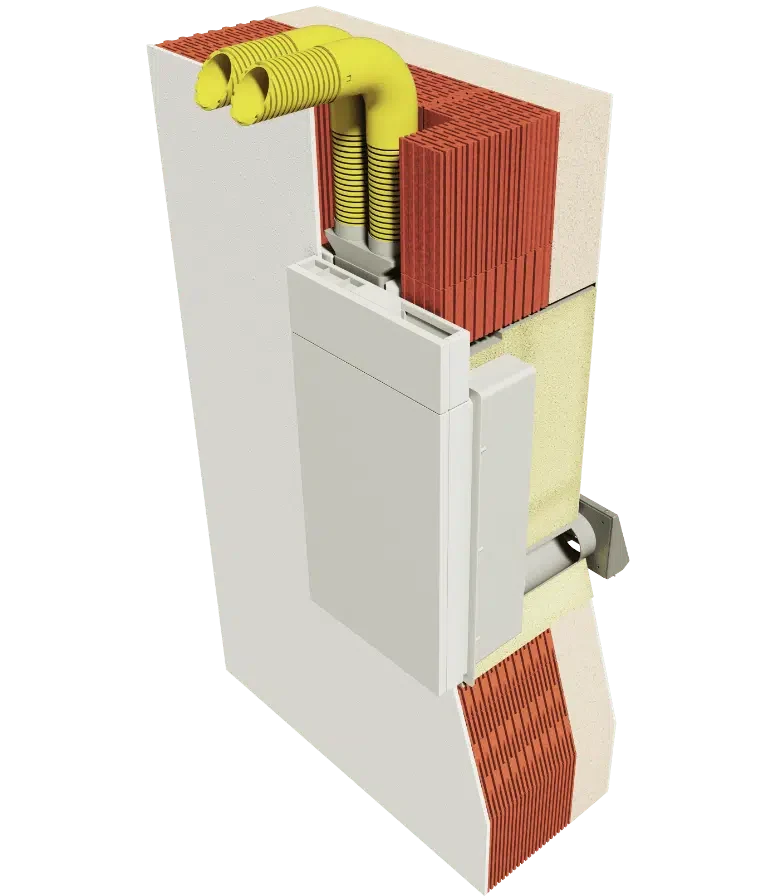

Zapuštěná montáž s rozvody
Zapuštěná jednotka se doplní o krátké potrubní rozvody do sousedních místností. Díky tomu lze podle dispozice odvádět vzduch například z koupelny nebo WC a přivádět čerstvý vzduch do obytné části.
Co ověříme před montáží
- Navrhnout trasu, délku a dimenzi jednotlivých vzduchových cest.
- Prověřit místo pro montážní box a napojení potrubí.
- Vyvážit průtoky tak, aby nevznikaly mrtvé zóny a zbytečný hluk.
Provedení montáže Meltem M-WRG-II

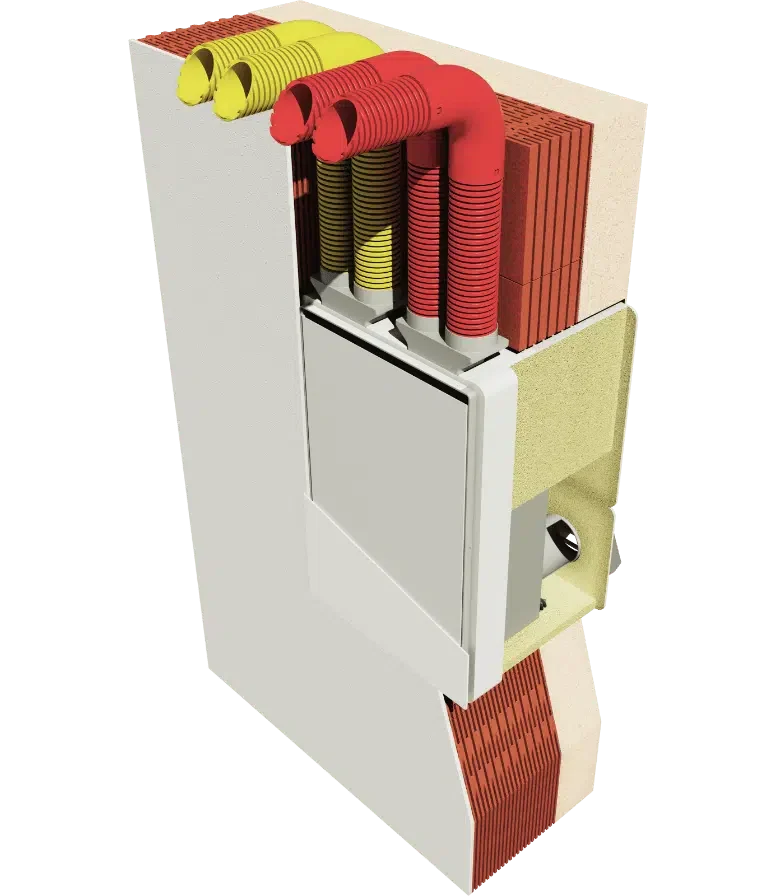

Skrytá montáž do stěny U²
Jednotka je integrovaná do konstrukce stěny a v interiéru zůstává jen nenápadný kryt. Řešení U² dává největší smysl tam, kde lze větrání připravit už ve fázi projektu nebo při rozsáhlejší rekonstrukci.
Co ověříme před montáží
- Koordinovat polohu jednotky se skladbou stěny a ostatními profesemi.
- Připravit potrubní přívody a odtahy ještě před uzavřením konstrukcí.
- Zachovat servisní přístup a přesné osazení pohledového krytu.
Řada M-WRG-II se vyrábí v řadě variant výbavy a řízení.
Zákazník nemusí znát význam jednotlivých kódů. Kompletní označení ale uvádíme, aby byl katalog užitečný také pro projektanty a montážní firmy.
Provedení v nabídce a ceny
| Provedení | Ovládání | Regulace | Třída | Konečná cena |
|---|---|---|---|---|
| M-WRG-II E kód 200309 | na přístroji, volitelně bezdrátově | bez čidel | B | 46 812 Kč |
| M-WRG-II E-F kód 200399 | na přístroji, volitelně bezdrátově | vlhkost | A | 49 361 Kč |
| M-WRG-II E-FC kód 200239 | na přístroji, volitelně bezdrátově | vlhkost + CO2 (automatika) | A | 54 489 Kč |
| M-WRG-II E-T kód 200113 | dotykový senzor / otočný přepínač, volitelně bezdrátově | bez čidel | B | 49 109 Kč |
| M-WRG-II E-T-F kód 200123 | dotykový senzor / otočný přepínač, volitelně bezdrátově | vlhkost | A | 51 720 Kč |
| M-WRG-II E-T-FC kód 200124 | dotykový senzor / otočný přepínač, volitelně bezdrátově | vlhkost + CO2 (automatika) | A | 56 817 Kč |
| M-WRG-II E-M kód 200310 | Modbus RTU, volitelně bezdrátově | bez čidel | B | 51 437 Kč |
| M-WRG-II E-M-F kód 200249 | Modbus RTU, volitelně bezdrátově | vlhkost | A | 53 954 Kč |
| M-WRG-II E-M-FC kód 200400 | Modbus RTU, volitelně bezdrátově | vlhkost + CO2 (automatika) | A | 59 176 Kč |
Konečná cena za jednotku, nejsme plátci DPH. Bez montážní sady, příslušenství a práce. Průtok řady: 10-100 m³/h.
Provedení P (standardní deskový výměník, bez zpětného získávání vlhkosti) dodáváme na objednání, cenu a termín sdělíme na dotaz. Poptat provedení P →
Orientace v označení
Od jednoduchého ovládání po aplikaci a nadřazený systém.
Podle konkrétní varianty lze M-WRG-II ovládat přímo na jednotce, bezdrátově, prostřednictvím InControl nebo aplikace. Vybraná provedení lze také integrovat do nadřazeného systému řízení budovy.
Jedna jednotka může podle návrhu větrat více místností.
M-WRG-II lze podle dispozice doplnit o krátké potrubní rozvody do sousedních místností. Například vnitřní koupelna může být napojena na odvod vzduchu a obytná místnost na přívod čerstvého vzduchu.
Řešení pro více místnostíPodkrovní byt v Praze
Vlastní realizace GERICO ukazuje M-WRG-II E s rozvodem vzduchu do dalších částí bytu.
Detail realizace →
