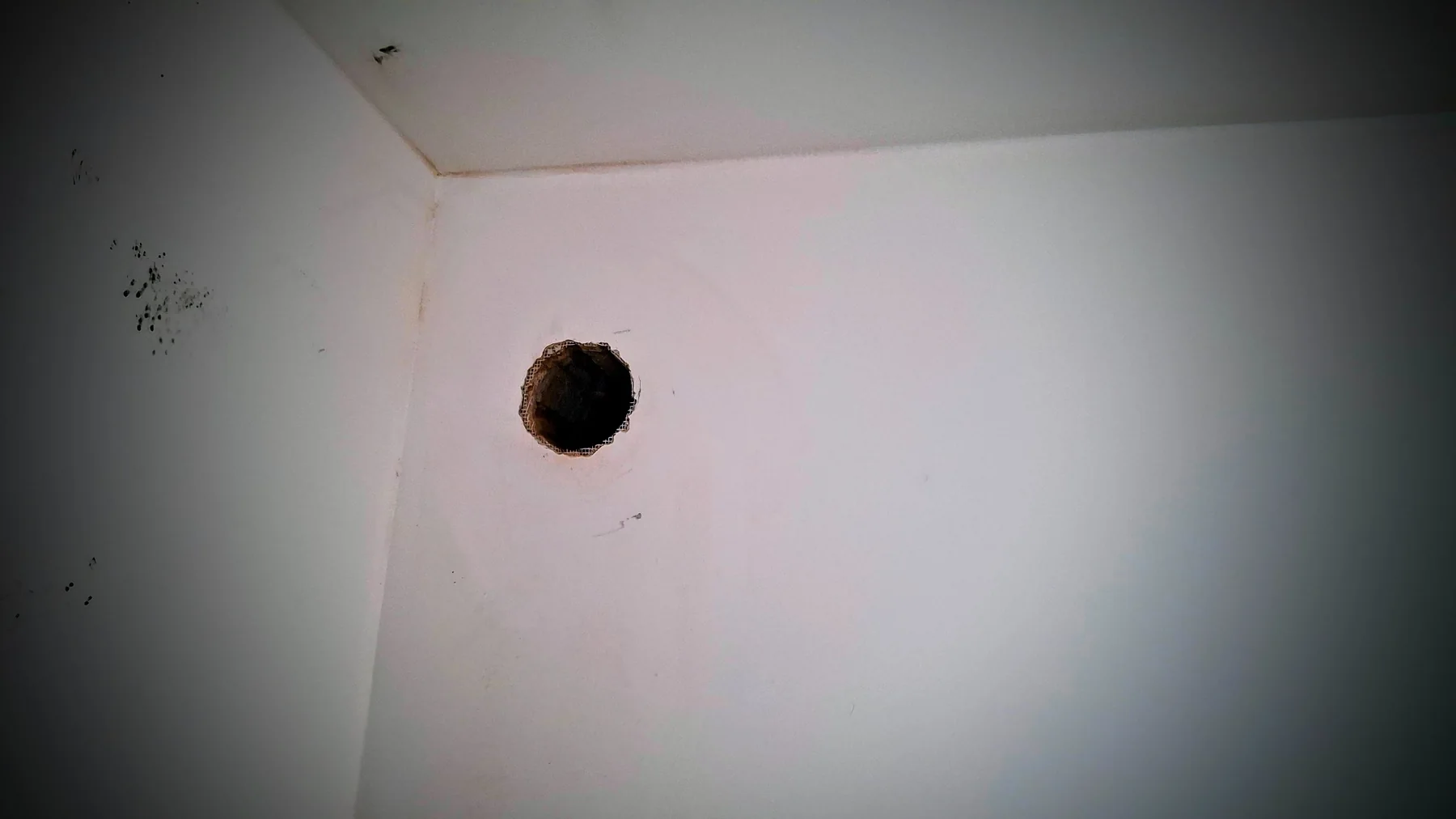

Jádrové vrtání: při této realizaci jsme provedli dva přesné prostupy Ø132 mm obvodovou stěnou pro přívod venkovního a odvod odpadního vzduchu. Jak jádrové vrtání pro rekuperaci probíhá.
Zadání: dostat čerstvý vzduch do více částí bytu
Majitel podkrovního bytu řešil vydýchaný vzduch ve střešní nástavbě i v nižším patře půdního prostoru. Dříve instalovaná lokální jednotka větrala pouze jednu místnost, takže další části bytu neměly dostatečnou výměnu vzduchu.
Návrh: jedna jednotka, dvě navazující trasy
Po zaměření jsme navrhli jednotku Meltem M-WRG-II E a dva samostatné rozvody do dalších částí bytu. Smyslem nebylo jen vyměnit zařízení, ale navrhnout skutečnou cestu vzduchu podle dispozice podkroví. To je základ každého řešení pro více místností.
Montáž a vedení vzduchu

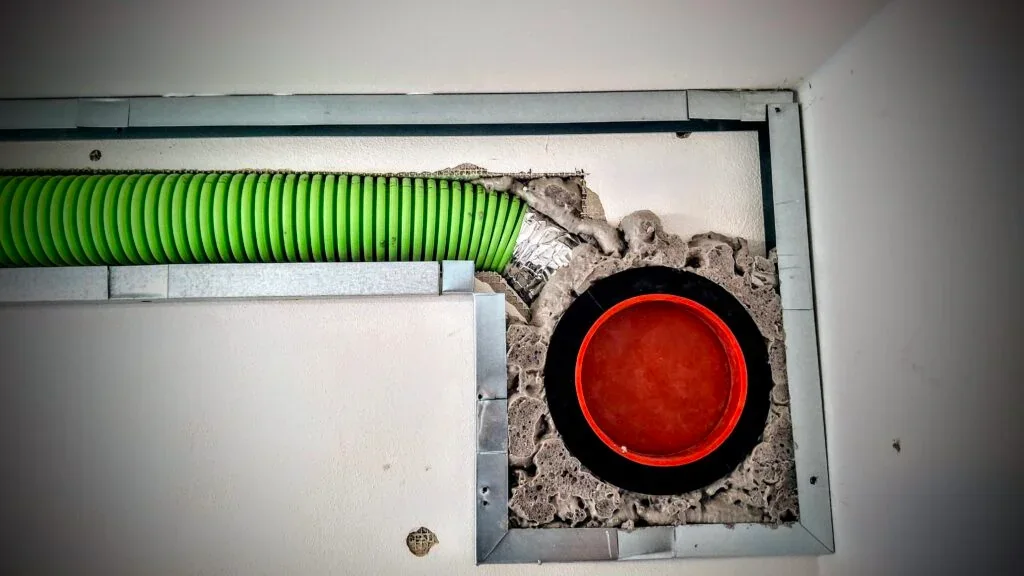

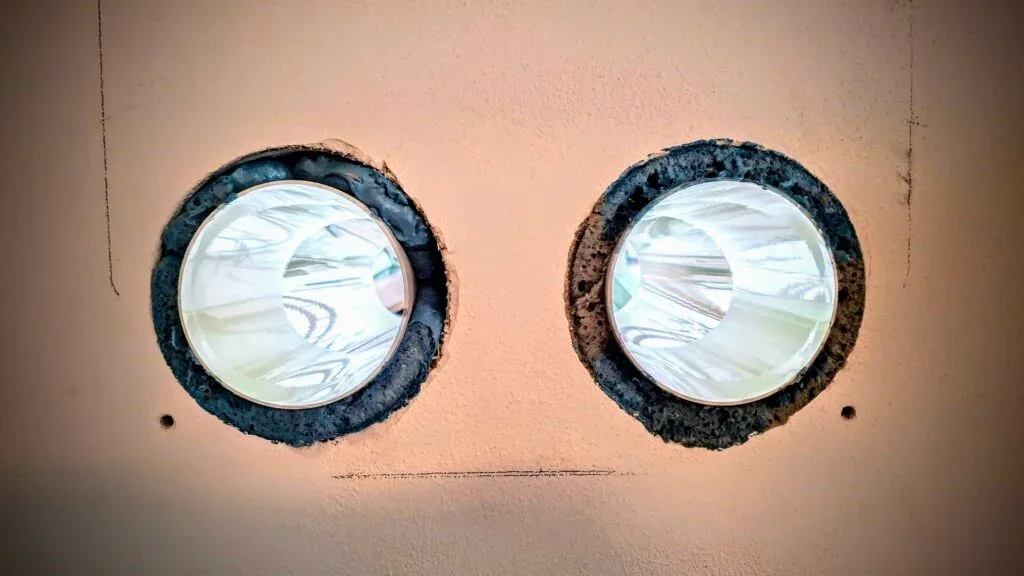

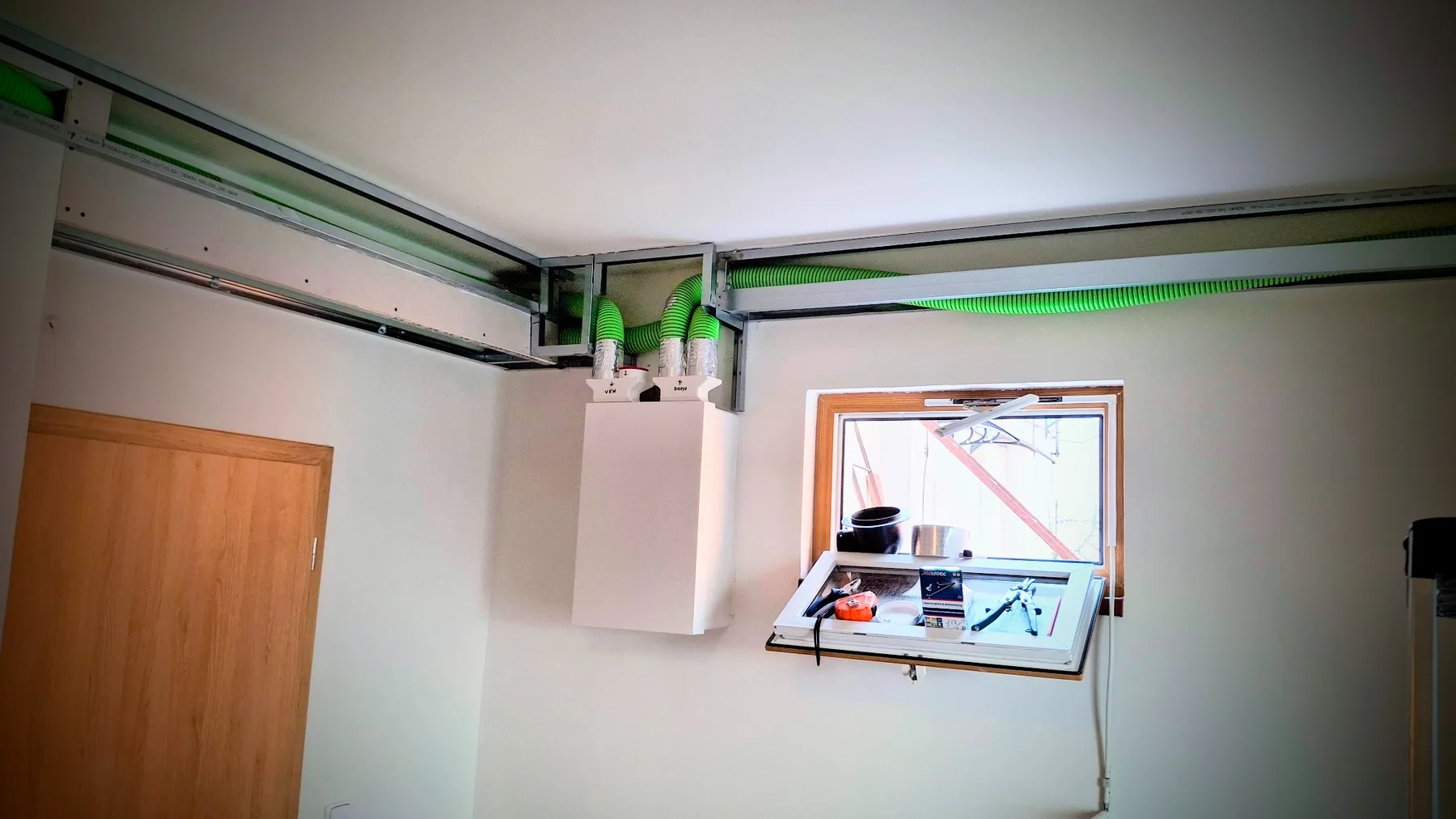

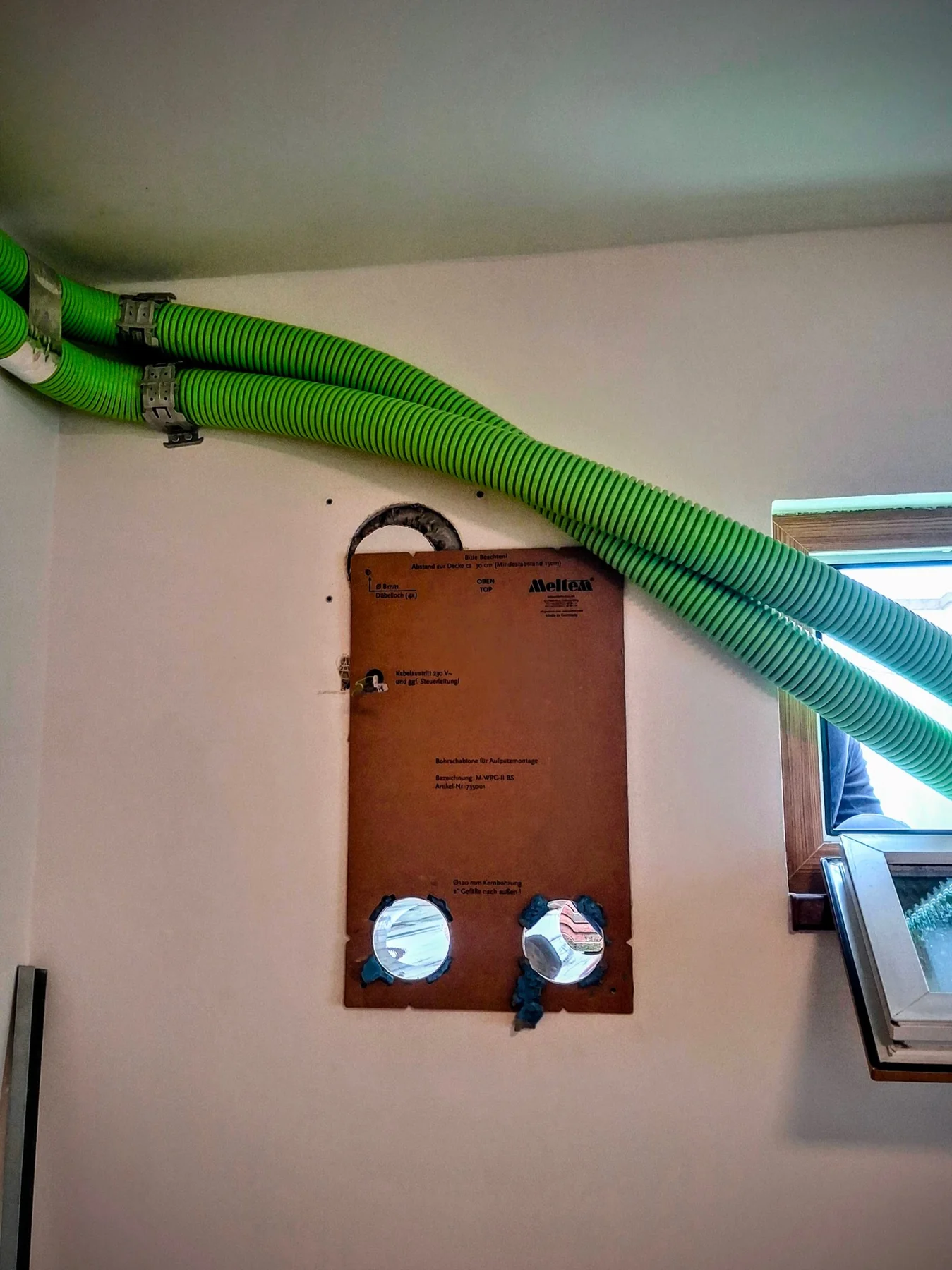

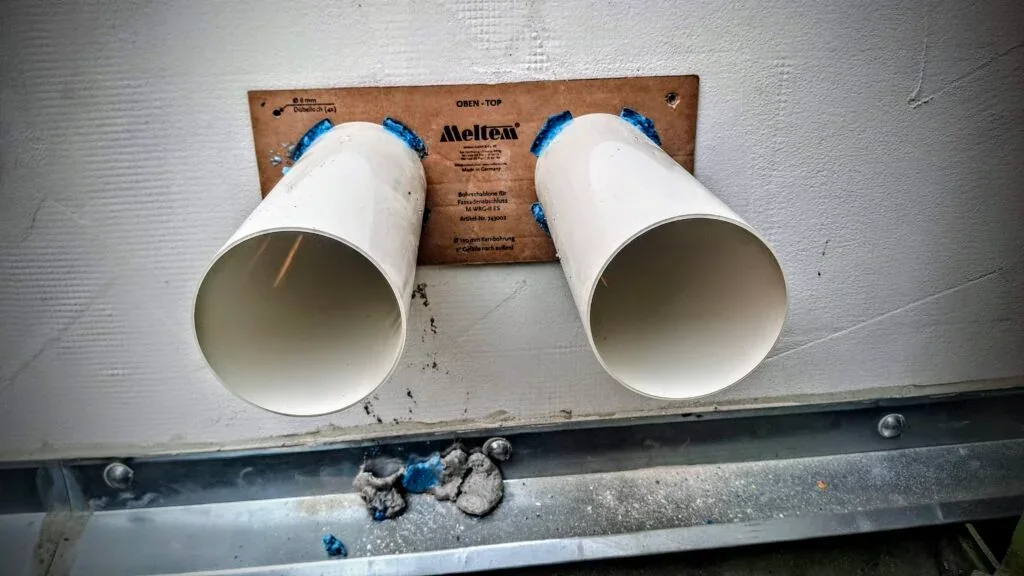

Jednotka byla osazena na stěnu orientovanou ke střešní terase. V obvodové stěně jsme provedli dva jádrové prostupy Ø132 mm pro přívod venkovního a odvod odpadního vzduchu.

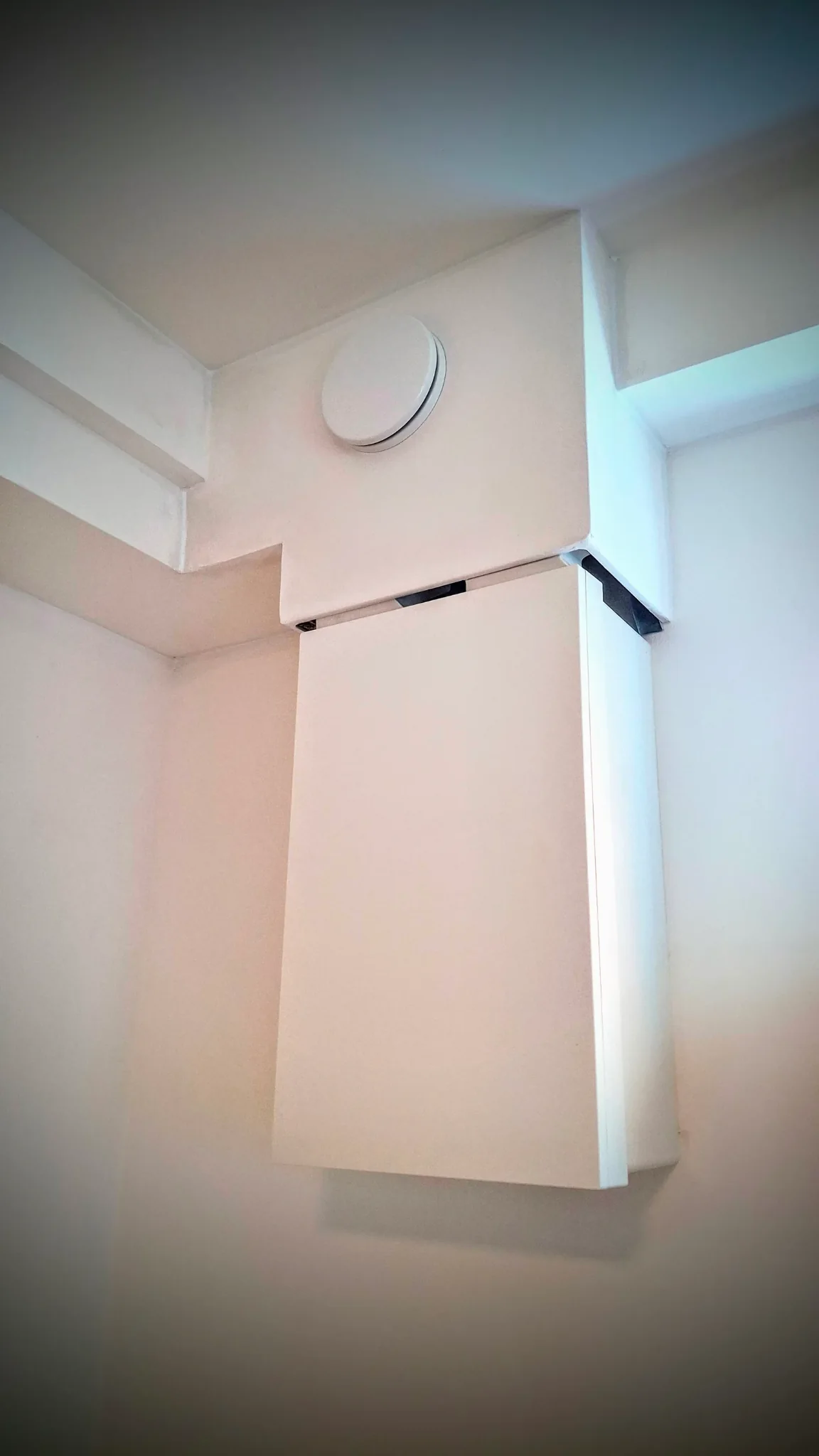

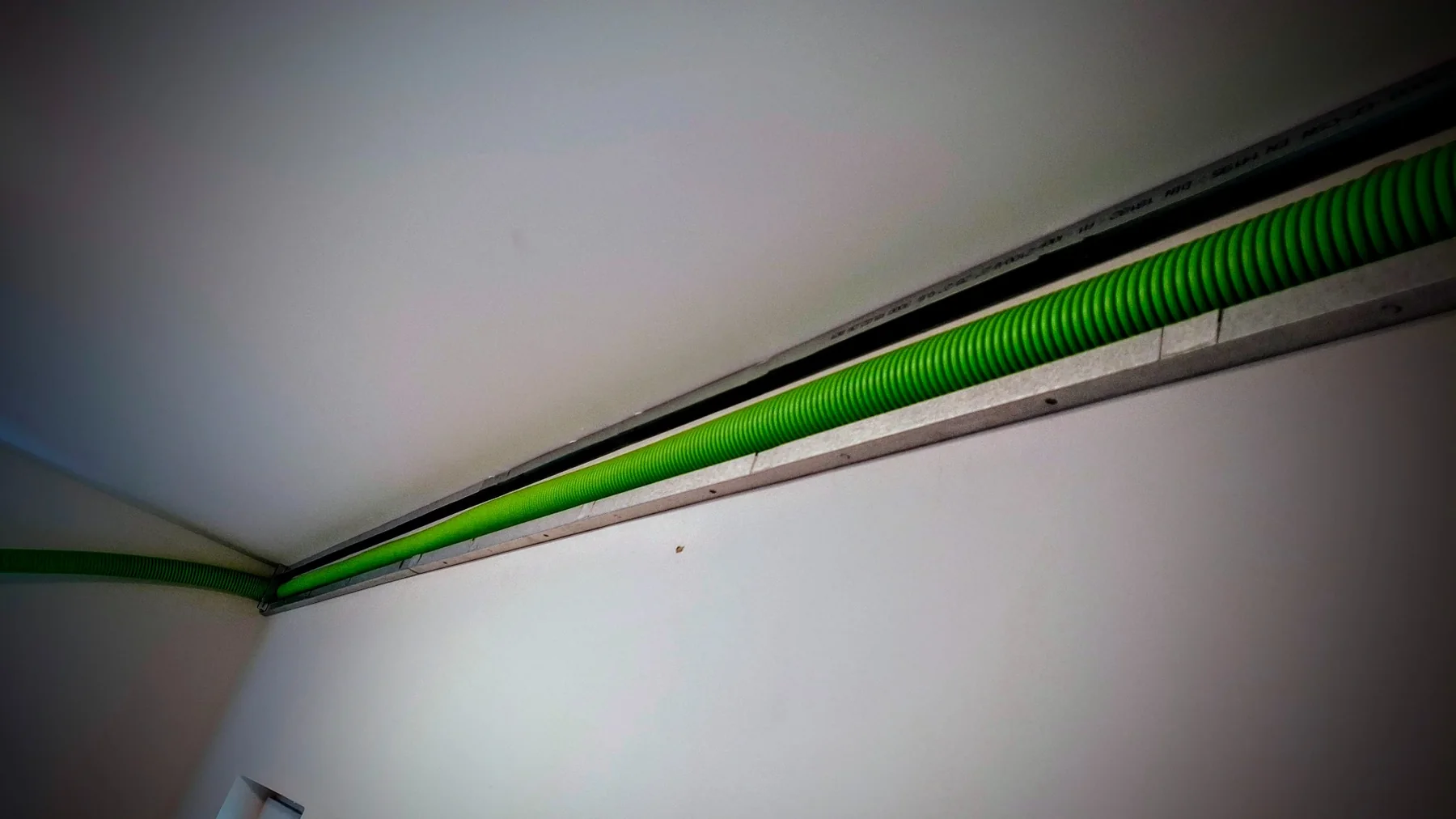

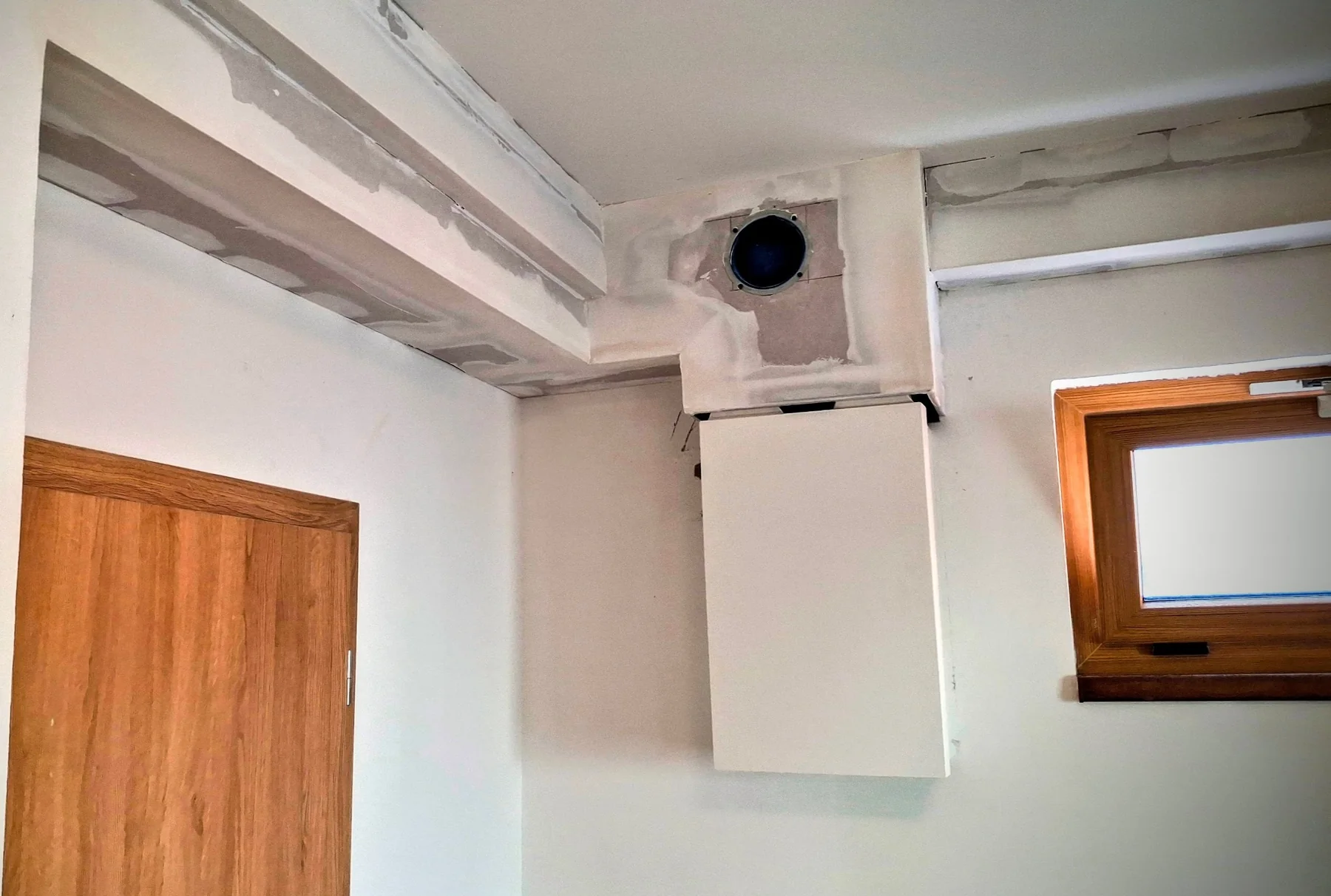

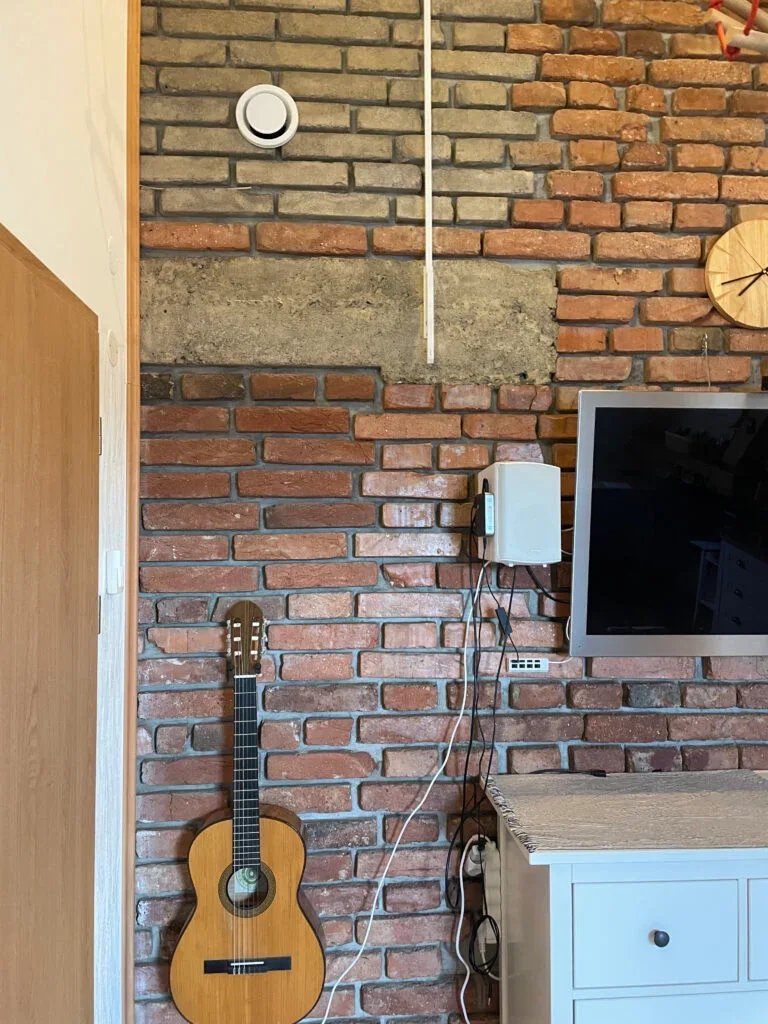

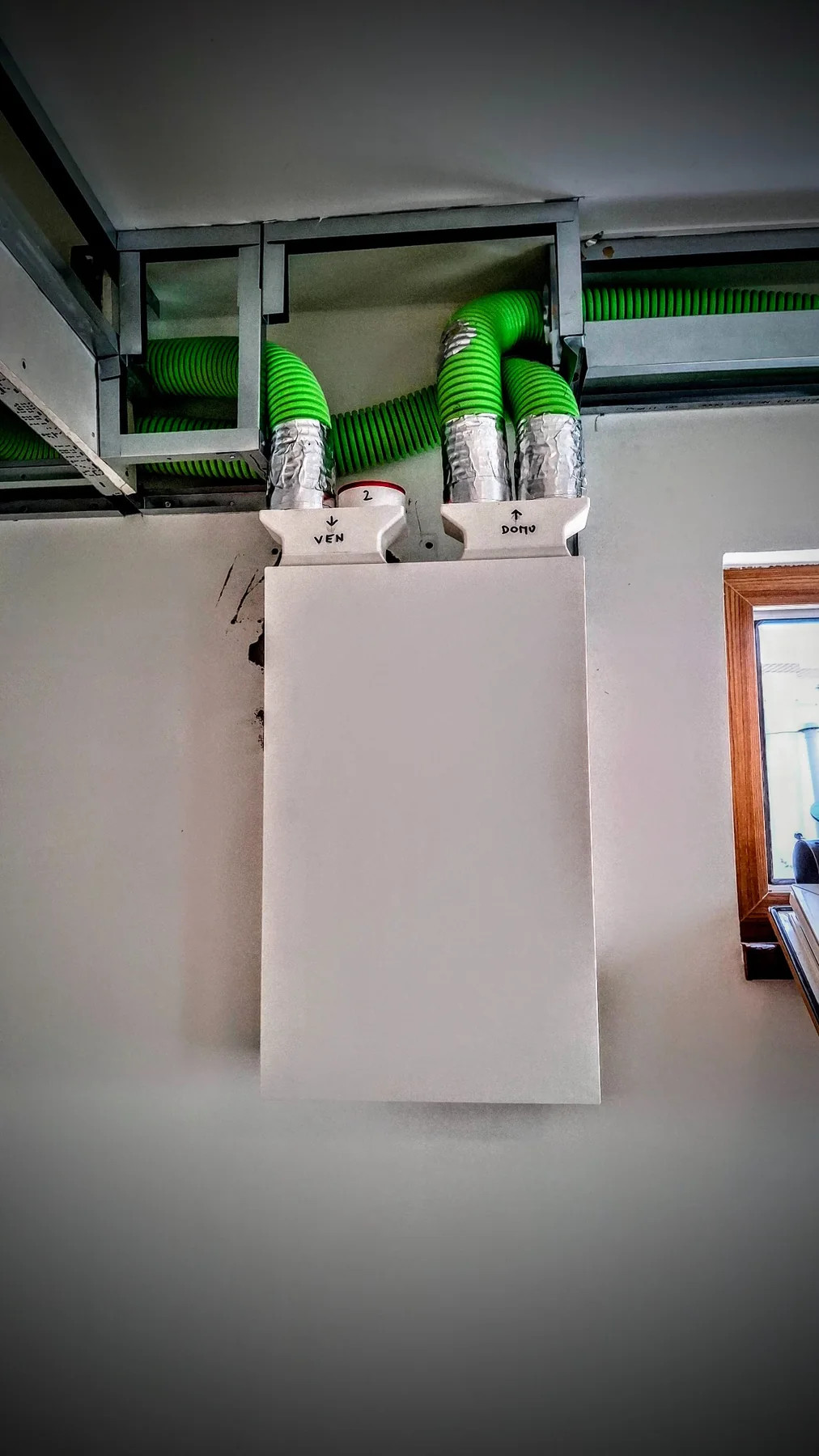

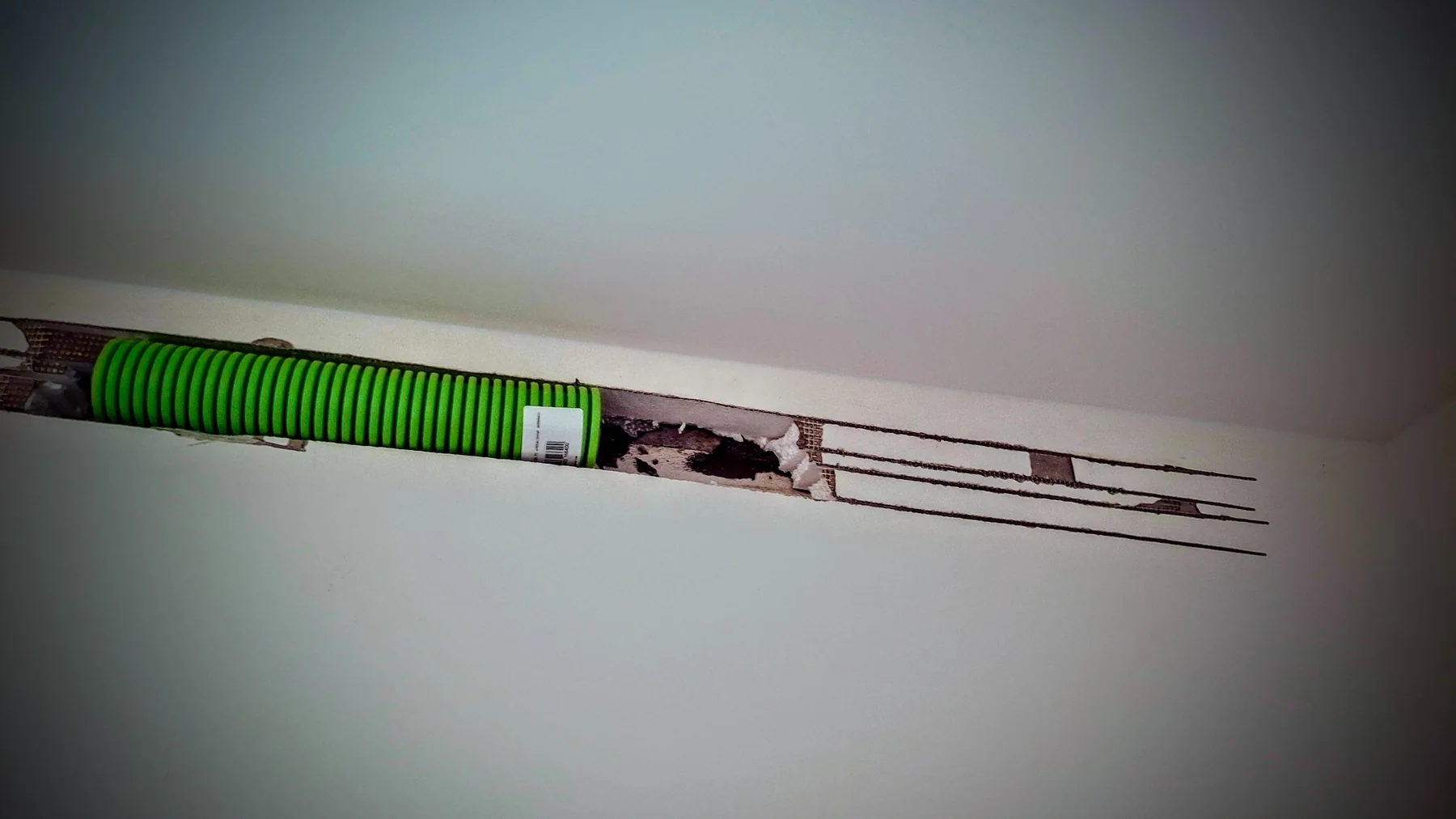

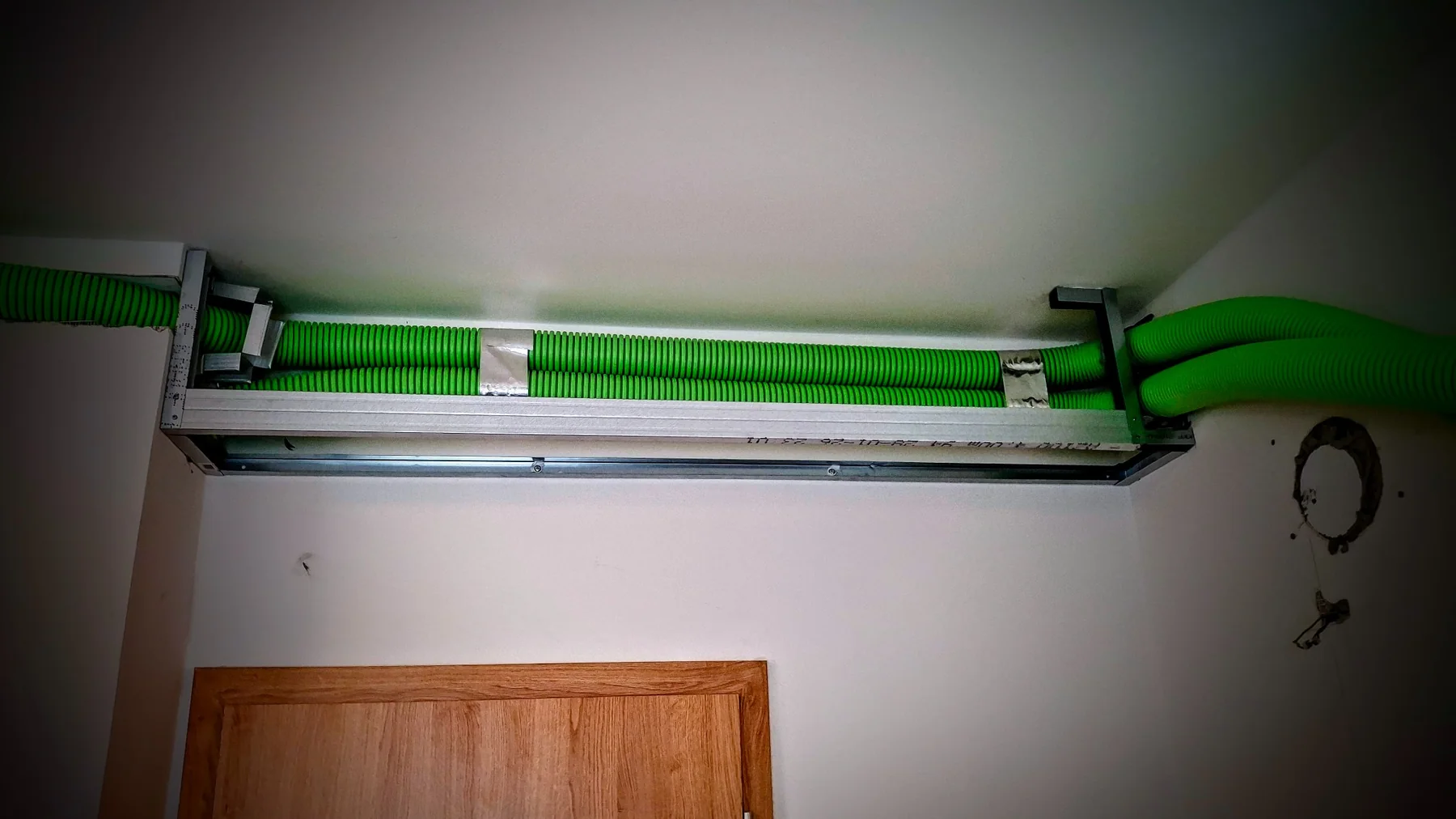

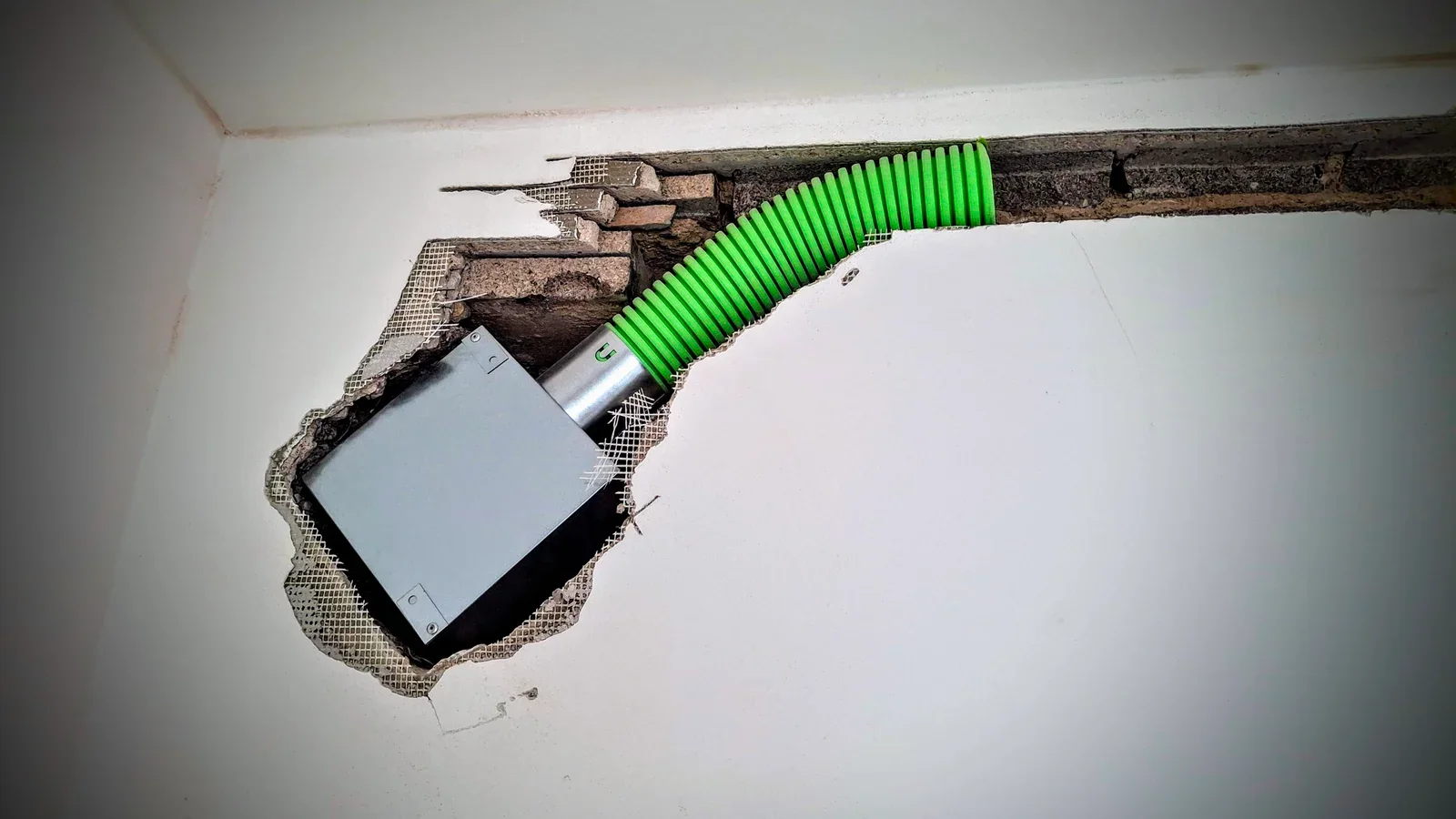

Z jednotky byly vyvedeny dva větrací okruhy pomocí flexibilního potrubí SOL-FLEX Ag Ø75 mm. Jeden vede do místnosti ve střešní nástavbě, druhý do nižší části půdního prostoru. Potrubí je vedeno ve stěnových drážkách a zakryto sádrokartonovým krytem. Na vyústěních jsou kovové regulační ventily.
Proč byl rozhodující návrh větrání
U členitého podkroví nestačí posuzovat pouze výkon jednotky. Důležité je, odkud vzduch přichází, kudy prochází a kde se odvádí. Rozvody a vyústění jsme proto navrhli tak, aby se omezila místa se slabou výměnou vzduchu. Více o tomto postupu popisujeme na stránce návrh a montáž větrání.
Výsledek

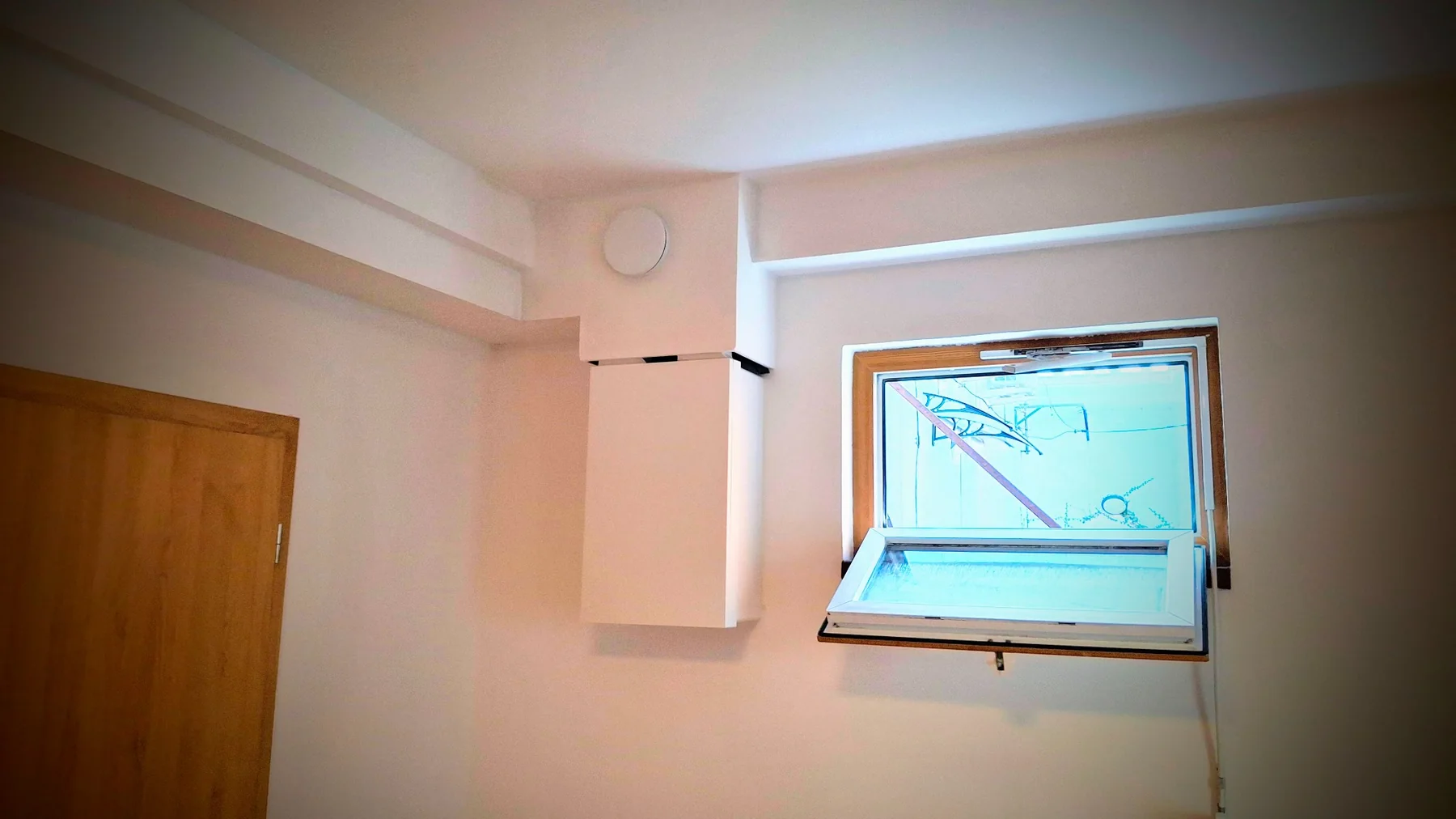

Jedna jednotka nyní zajišťuje pravidelnou výměnu vzduchu ve více částech podkrovního bytu. Podle majitele byl rozdíl v kvalitě vzduchu znatelný už po první noci po spuštění systému.
Použitá technologie
- Meltem M-WRG-II E
- 2× flexibilní potrubí SOL-FLEX Ag Ø75 mm
- kovové regulační ventily
- 2× jádrový prostup Ø132 mm
Vlastní realizace GERICO CZ s.r.o. v Praze. Text a fotografie vycházejí z dokumentace této zakázky.
