Zaměření
Určíme polohu jednotky a prostupů podle dispozice, konstrukce stěny a požadovaného proudění vzduchu.
Jádrové vrtání pro rekuperaci
Nejdřív vědět kam. Potom vrtat.
Prostup musí sedět na jednotku, stěnu i fasádu. Proto se jeho poloha a průměr určují až podle konkrétního montážního řešení.
Proč jádrové vrtání
Přesný otvor bez zbytečného bourání kolem.
Diamantová korunka odebírá materiál pouze v místě prostupu. To je důležité hlavně v hotových bytech a domech, kde chceme zachovat okolní omítku, obklad nebo fasádu a zároveň dodržet přesnou polohu otvoru.

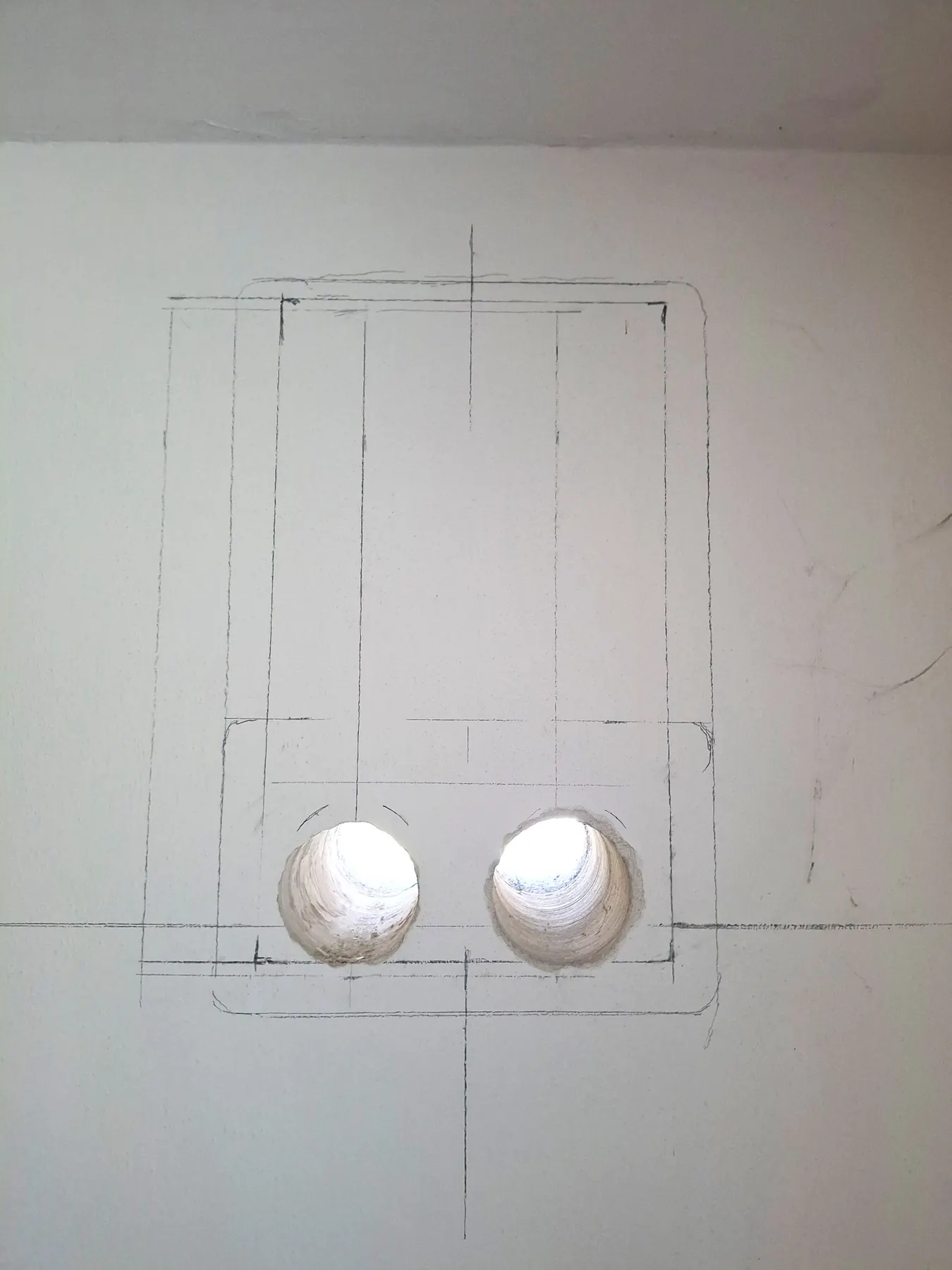

Meltem M-WRG-II - nástěnná montážOficiální montážní návod pro nástěnnou variantu M-WRG-II pracuje se dvěma jádrovými otvory Ø120 mm a požaduje sklon 2° z interiéru směrem ven. U jiných variant Meltem se stavební příprava liší, proto se prostupy určují podle konkrétního montážního řešení.
Postup
Od zaměření k hotovému prostupu.
Největší chyba je začít vrtat dřív, než je jasné umístění jednotky, její montážní sada a návaznost na fasádu.
Kontrola konstrukce
Prověříme skladbu stěny, tloušťku a možné kolize se skrytými instalacemi nebo konstrukčními prvky.
Vrtání

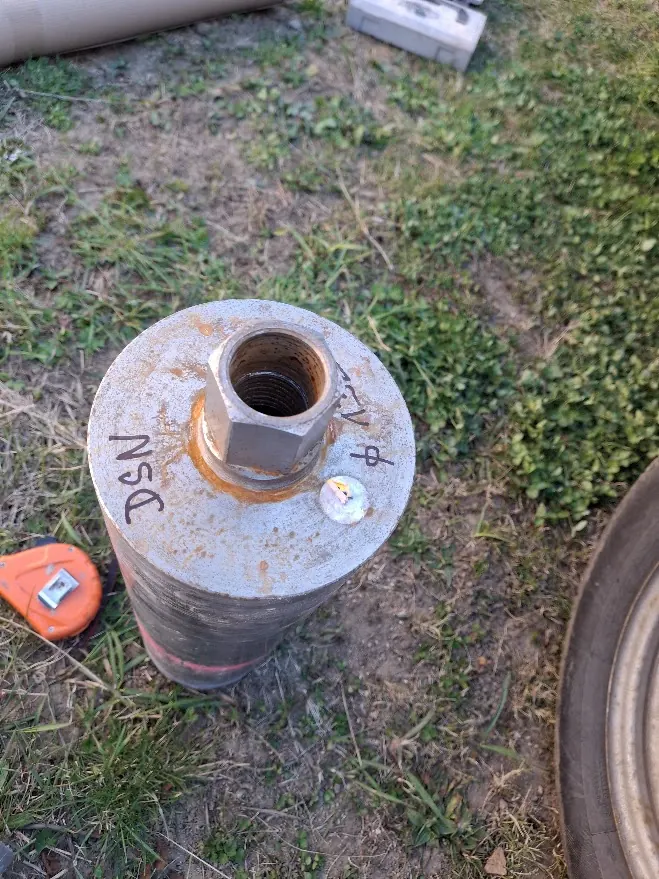

Použijeme diamantovou korunku odpovídající požadovanému průměru a technologii vhodnou pro daný materiál.
Ochrana interiéru

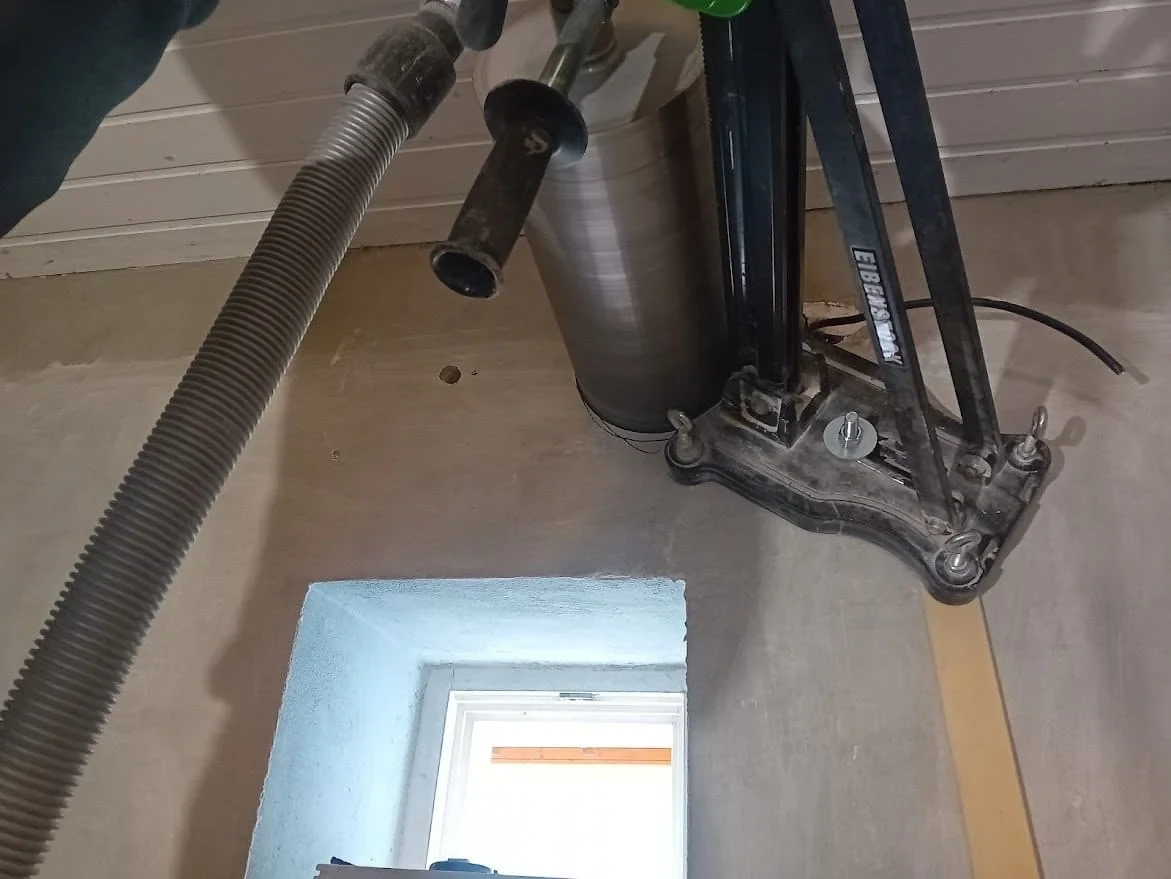

Podle podmínek používáme odsávání a zakrytí okolí tak, aby byl zásah do hotového interiéru co nejmenší.
Kontrola a osazení
Po vrtání zkontrolujeme polohu, sklon a návaznost prostupu na montážní díly, potrubí a fasádní zakončení.
Z praxe
Jádrové vrtání v reálné montáži.

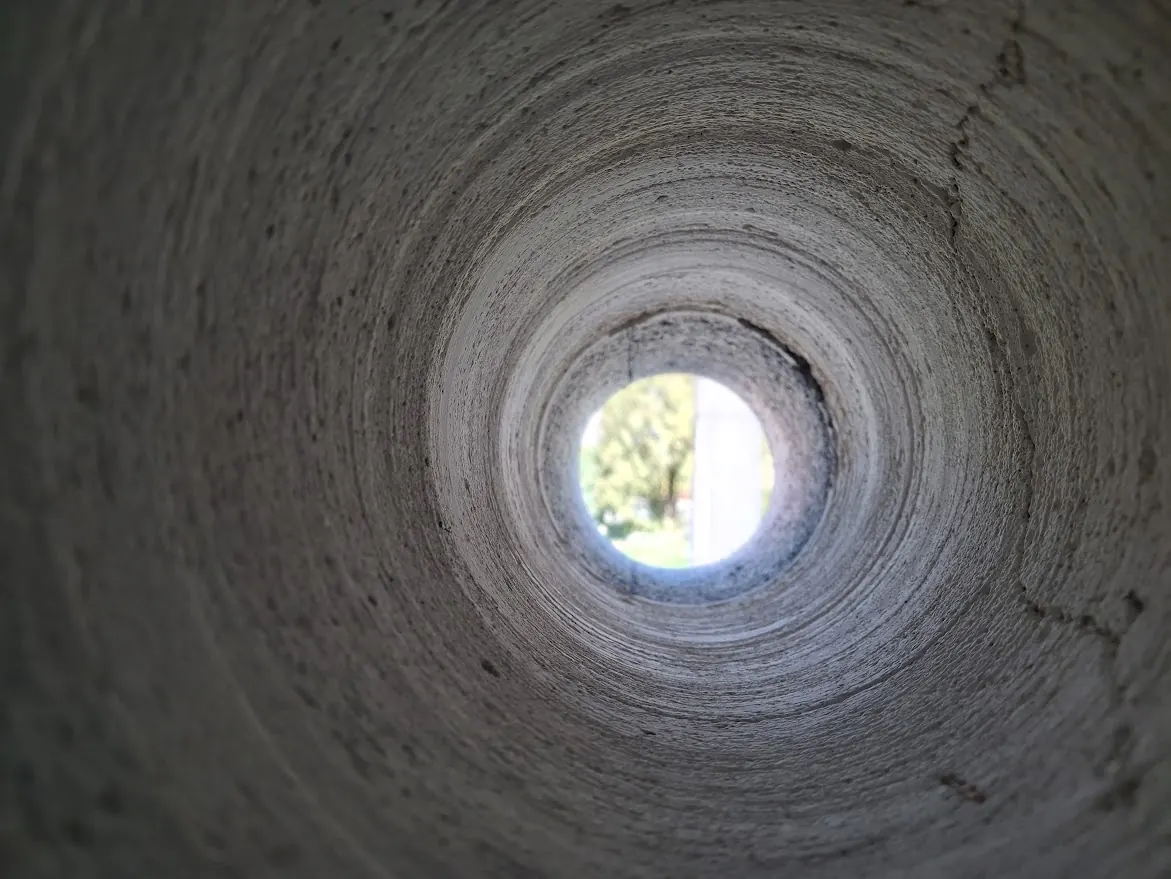

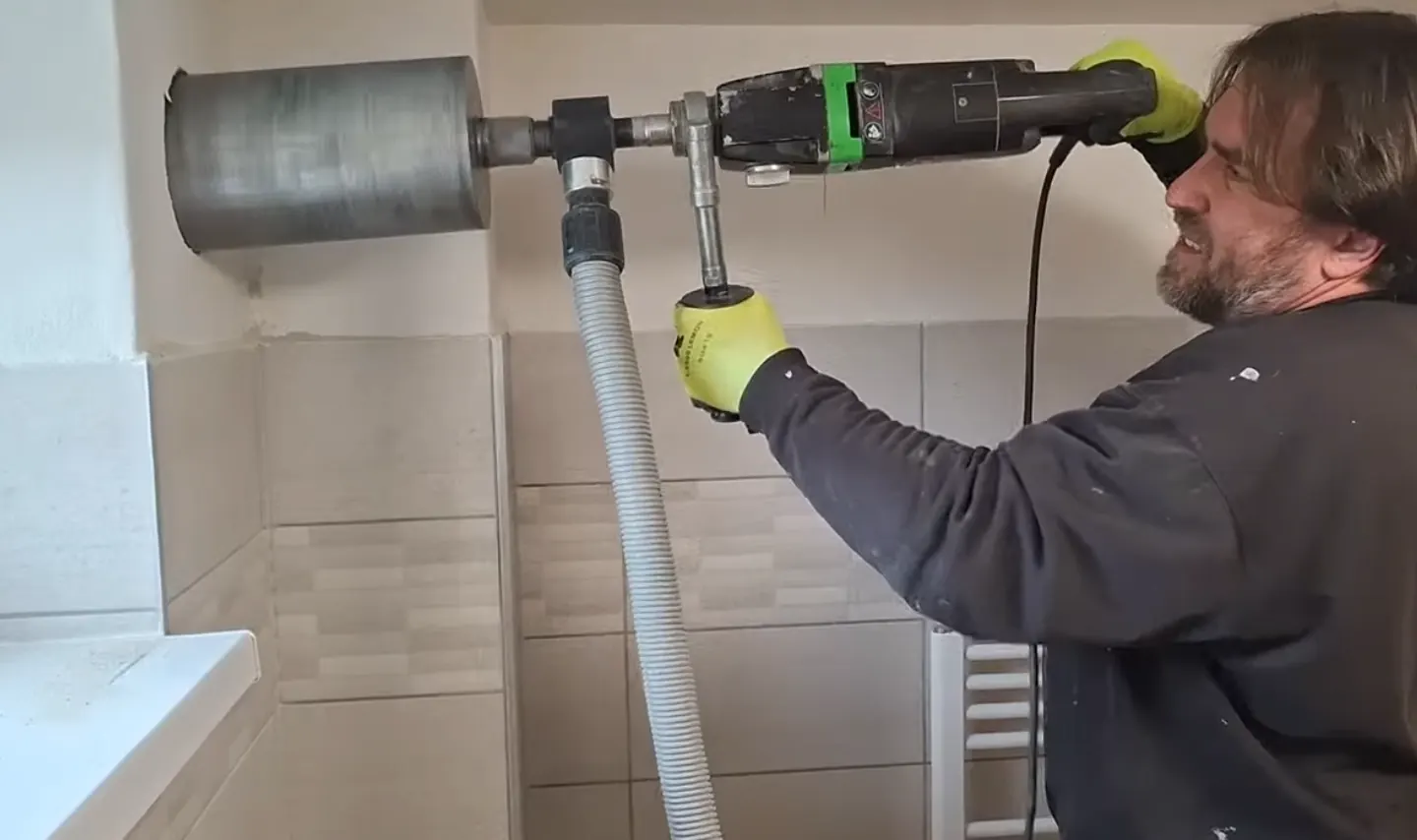

Ukázka z montáže rekuperace Meltem v rodinném domě na Blanensku. Jádrové vrtání zde připravilo přesné prostupy obvodovou stěnou pro přívod a odvod vzduchu.
Technické údaje k prostupům M-WRG-II vycházejí z oficiálního montážního návodu Meltem. Montážní návod Meltem →
Nejčastější otázky
Co vědět před vrtáním.
Rozměr otvoru není univerzální. Určuje ho konkrétní jednotka, montážní sada a stavební řešení.
U dodatečné montáže přes obvodovou stěnu je jádrové vrtání velmi časté. Konkrétní počet, průměr a poloha prostupů ale závisí na typu jednotky a způsobu montáže.
U nástěnné varianty M-WRG-II uvádí montážní návod Meltem dva jádrové prostupy o průměru 120 mm. U zapuštěných a skrytých variant se stavební příprava liší.
Poloha a sklon ovlivňují napojení jednotky, těsnost a bezpečný odvod případného kondenzátu. U nástěnné M-WRG-II Meltem předepisuje spád 2° směrem ven.
Ano. Před vrtáním je ale nutné prověřit konstrukci, vedení instalací a připravit ochranu interiéru. Prašnost a nečistoty lze vhodným způsobem vrtání a odsáváním výrazně omezit.
Ano, diamantové jádrové vrtání se používá i pro beton a železobeton. Před vrtáním je však nutné zohlednit konstrukci a případnou výztuž; u významných nosných prvků může být potřeba statické posouzení.
Montáž rekuperace
Nejdřív konstrukce a umístění. Potom vrtání.
Pošlete fotografii stěny, základní skladbu konstrukce a půdorys. Prověříme vhodné umístění jednotky i způsob stavební přípravy.
