Jádrové vrtání a prostupy: u této prefabrikované stavby byly prostupy připravené už ve výrobě. U dodatečné montáže do hotové konstrukce GERICO řeší stejné vzduchové cesty jádrovým vrtáním podle materiálu stěny.
Větrání jako součást prefabrikované konstrukce

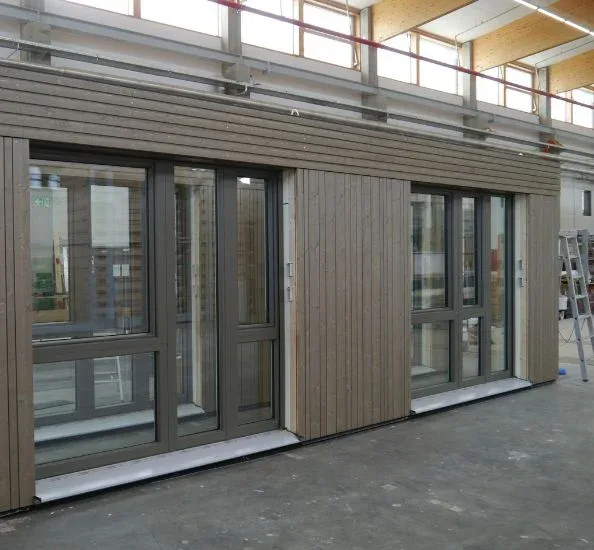

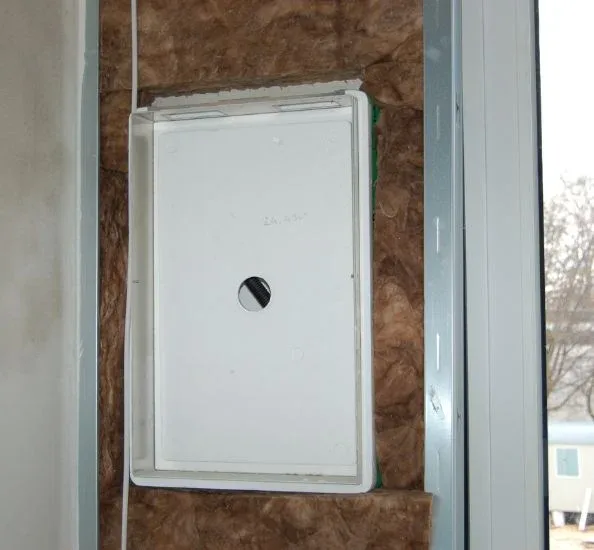

Heidenheim je hybridní stavba. Nosné části objektu jsou kombinované s dřevěnými fasádními prvky, které se vyráběly jako prefabrikované moduly. Už ve výrobě byly do fasádních prvků připravené montážní boxy, vzduchové kanály a chráničky pro elektroinstalaci. Na stavbě tak bylo možné jednotky osadit do předem připraveného detailu.
Právě tento postup je důležitým příkladem pro rekuperaci do dřevostavby. Pokud se větrání řeší už ve fázi projektu a výroby konstrukce, lze výrazně zjednodušit montáž a současně zachovat čistý interiér i fasádu.
Jedna jednotka větrá obytný prostor a pomáhá odvádět vzduch z koupelny

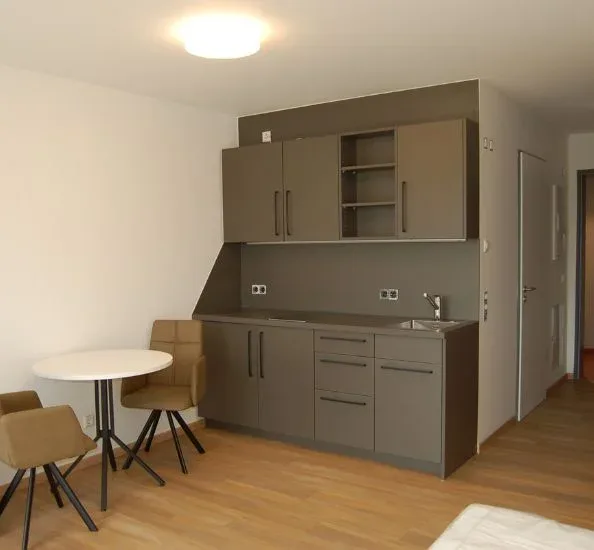

V apartmánech je použita jednotka M-WRG-II E-T-F. Větrá obytnou část a přes flexibilní potrubí je do odvodní části systému připojena také vnitřní koupelna. Projekt tak ukazuje další praktickou podobu větrání více místností bez centrálních rozvodů vzduchu pro celý objekt.
Jednotka je vybavená regulací podle relativní vlhkosti a ovládání je řešeno kabelovým ovladačem InControl. Každá bytová jednotka může být nastavena samostatně.

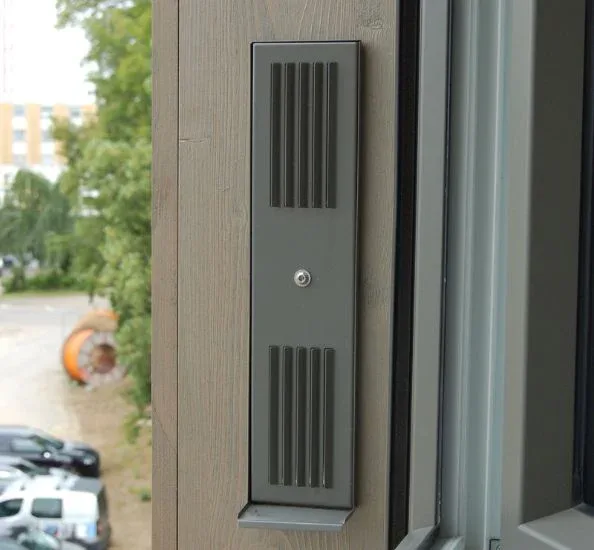

Vývody vzduchu jsou skryté v okenním ostění

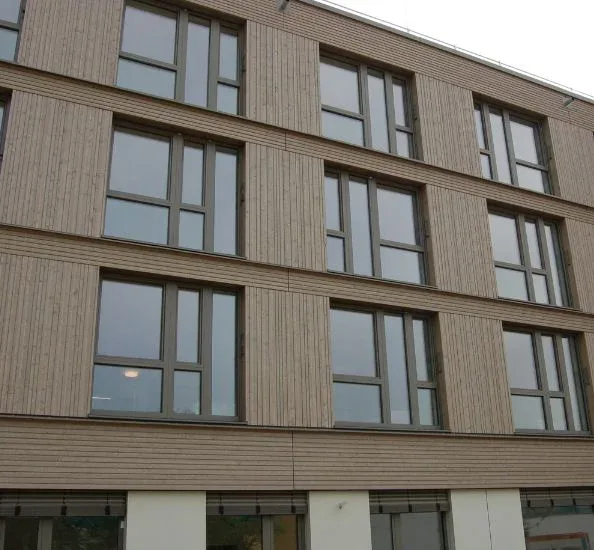

Investor chtěl zachovat čistou strukturu fasády bez běžných viditelných koncovek. Vedení venkovního a odpadního vzduchu proto pokračuje plochými kanály v obvodové konstrukci až do okenního ostění. Zvenku je viditelná pouze subtilní nerezová mřížka v barvě zvolené podle architektury objektu.
Co si z Heidenheimu odnést pro návrh v ČR
Nejdůležitější není samotný model jednotky, ale včasný návrh větrání. U dřevostaveb, modulárních staveb a prefabrikovaných fasád lze montážní boxy, prostupy i vedení vzduchu připravit už při výrobě konstrukce. Výsledkem je rychlejší montáž na stavbě a technicky čistší detail.
U každé dřevostavby je ale potřeba návrh přizpůsobit konkrétní skladbě stěny, její tloušťce, vzduchotěsné rovině a způsobu dokončení fasády.
Zdroj technických údajů a původní reference: Meltem GmbH. Fotografie: Meltem GmbH. Český text je odborné zpracování pro Rekuperace-Meltem.cz.
